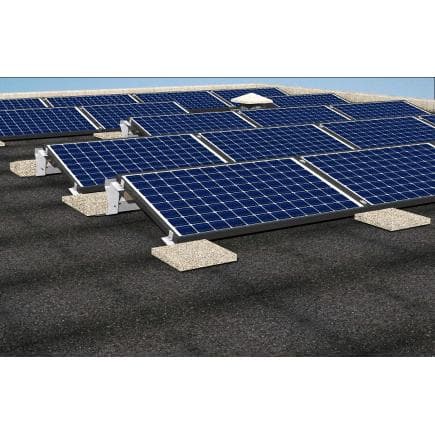

FISCHER 560615 - SolarWind II - Système de toit plat avec inclinaison de 10°-15°

Description

Système pour toits plats avec une inclinaison de 10°-15° et une orientation des panneaux orientés vers le sud. Adapté aux toits plats sans forage. Configurations possibles : module unique horizontalement. Avantages: Pas de forage dans le toit : le système SolarWind II Sud est bloqué par de petits ballasts modulaires en béton. Rapide : Le temps d’installation du système SolarWind II Sud est de 30 minutes par kWp et par paire d’opérateurs. Légèreté : l’inclinaison réduite des panneaux (10° et 15°) et la présence de caissiers réduisent l’effet de l’action du vent sur le système et donc le nombre de ballasts sur le toit. Complet : le système peut être utilisé pour une large gamme de panneaux (base 950÷1150 mm x hauteur 1500÷2250 mm). Polyvalent : le système est modulaire, permettant une disposition des panneaux extrêmement flexible. Sécurité électrique : Les bornes centrales et terminales spéciales permettent la mise à la terre du système. Testé : Testé en soufflerie jusqu’à 240 km/h. Fonctionnement : Définir la disposition de l’installation en tenant compte des distances entre les bords de la couverture et les obstacles présents. Définir le nombre de ballasts (à fournir séparément) à utiliser pour chaque élément individuel (supports ou supports de lest) selon les charges de neige et de vent de la zone d’installation du système, conformément à la réglementation nationale. Placez les supports avant SW-II BF et SW-II-S B (intermédiaires et extrémités) sur le toit, conformément au design. Placez les modules PV sur les supports et fixez-les à l’aide des serre-joints SW-II-MC et SW-II-MF. Fixez le carter SW-II S aux supports intermédiaires SW-II-S BM et SW-II-S BE pour réduire l’effet de l’action du vent. Positionnez les ballasts selon le design. Protégez le couvercle en plaçant les plaques de protection SW-II sous les ballasts.
