FISCHER 558500 - STFN triangle préassemblé
Réf. 558500
Prix disponible sur devis
Contactez-nous pour obtenir le meilleur tarif
Description

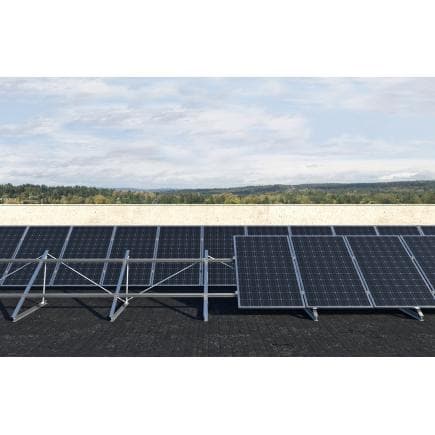

Le triangle destiné à l’installation de panneaux photovoltaïques sur toits plats, adapté à l’installation de panneaux d’une longueur allant jusqu’à 2150 mm en orientation verticale ou horizontale. Matériaux de support : installation de panneaux photovoltaïques en orientation horizontale ou verticale sur des toits plats. Inclinaison du module 10°-15° ou 25°-30°-35°. Avantages: Le triangle STFN est fourni préassemblé et les accessoires pour connecter les profils solaires sont inclus dans le package. Le triangle STFN est ajustable à différents angles de 10°-15° et 25°-30°-35°. Le triangle STFN permet d’orienter les modules à la fois horizontalement et verticalement. STFN est disponible en 2 versions : traditionnelle et pour panneaux jusqu’à 2150 mm. Opération: Définissez la distance centrale des triangles en fonction des charges de neige et de vent de la zone d’installation (pour dimensionner le système, utilisez le logiciel SOLARPANEL-FIX). Identifiez la position des triangles selon la structure portante et la disposition du système. Sélectionnez l’angle souhaité et sécurisez la jambe diagonale à l’aide du trou correspondant. Fixez la base du triangle avec l’ancrage approprié selon le matériau de la structure de support. Reliez le profil Solar à la diagonale du triangle à l’aide des vis fournies dans le boîtier.
